THCV213与THCV214是专门用于高速数字视频信号传输的芯片组。与目前LCD电视及显示器等常用的LVDS、DVI以及HDMI*相比，具有减少传输线数、节省空间、降低EMI、延长传输距离等优点。

• LVCMOS to V-by-One® 转换
• LVCMOS 输入
  　视频信号：18bit/像素，同步信号：3bit
  　40M像素/秒（时钟频率 5-40MHz）
• V-by-One® (LVDS) 2通道输出
  　840Mbps/通道
  　基于双通道输出的分配功能
• 通过将时钟&数据恢复电路与THine特有的编码方式结合，实现用一对数据线传输差分信号。
• 使用THCV213的预加重功能可以实现长距离数据传输。
• 电源电压：3.3V
• 封装：TQFP48
• 工作温度范围：
  　THCV213-1T 0 to 70℃
  　THCV213-5T -40 to 85℃
• AEC-Q100 ESD Protection
• 对应接收端
  　THCV214

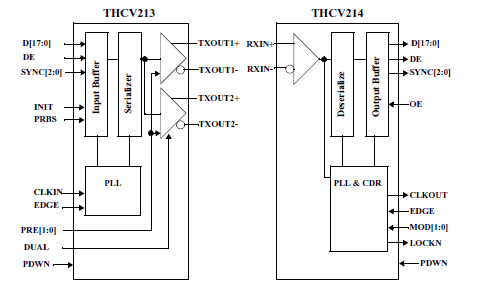

Block Diagram

特征
