对应1080p/UXGA，作为信号波形整形/MUX-DEMUX/数据分配用途被开发的10bit Dual Link LVDS复制IC。LVDS I/F的SoC化改进且传送线路的延长被要求的时候，信号波形的质量达不到要求的，可以向希望的信号波形重新整形。图像的复制或信号线减少等的用途也可以运用。

• 5ch LVDS 2port (Dual Pixel Link)输入
  35bit/像素
  170M像素/秒（时钟频率20-85MHz）
  ±480ps@75MHz的通道间脉冲相位差
  Failsafe功能
• 5ch LVDS 2port (Dual Pixel Link)输出
  35bit/像素
  170M像素/秒（时钟频率20-85MHz）
  抑制EMI小振幅输出模式
• MUX/DEMUX功能
  For example, SXGA 60Hz, 108Mpps
  1port（108MHz）→ 2port（54MHz）
• 数据分配（复制）功能
• 电源电压：3.3V
• 封装：TSSOP64(Exposed Pad)
• 工作温度范围：-40 to 85℃

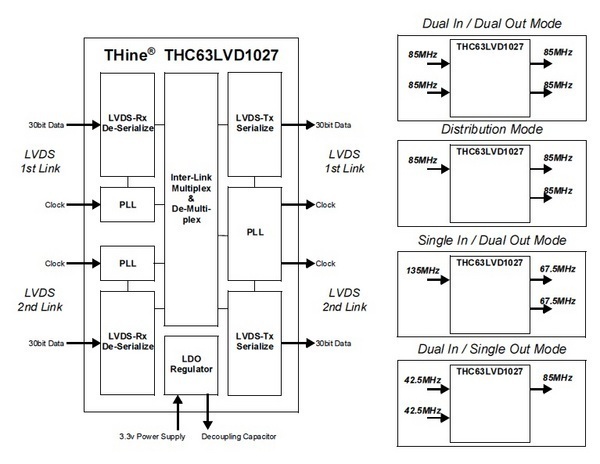

Block Diagram

特征
