THC63LVD1023B、是可以支持2Link 1080P的Dual Pixel Link LVDS发送IC。可以支持多样化的输入输出格式和数据显示。特别适用于FPD TV、监视器。

特征

• LVCMOS to LVDS 转换
• LVCMOS并行　2port输入
  67bit/2像素
  320M像素/秒（最高时钟频率160MHz）
  1.2-3.3V输入可支持
  可输入抽样、选择edge
• 5ch LVDS 2port （Dual Pixel Link）输出
  1.22Gbps/ch
  可以抑制EMI的小振幅输出形式
• 数据分配机能
  从LVCMOS Port1分配到LVDS Port1/2
• Port1/2非同期输入对应
  　可设信号交叉开关
• 电源电压：3.3V
• 封装：LQFP144
  和THC63LVD1023可替换
• 操作温度范围：-20 to 70℃
• 推荐Rx：
  THC63LVD1022
  THC63LVD1024

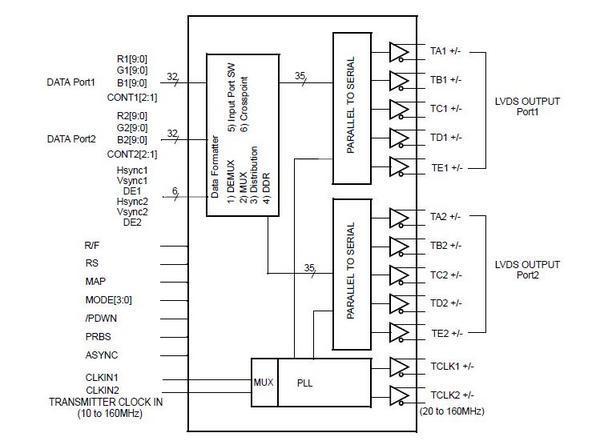

Block Diagram
