THC63LVD823B是可以支持1080p/QXGA像素的Dual Pixel Link LVDS发送IC。根据广范围的时钟信号，TV信号可对应480p～1080p，PC信号可对应VGA～QXGA。此款芯片适用于LCD TV/监视器。

• LVCMOS to LVDS 转换
• LVCMOS并行　2port输入
  51bit/2像素
  320M像素/秒（最高时钟频率160MHz）
  输入电压1.2-3.3V
  输入采样沿可选择
• 4ch LVDS 2port （Dual Pixel Link）输出
  1.22Gbps/ch
  抑制EMI小振幅输出
• 可对应Port1/2非同期输入
• 电源电压：3.3V
• 封装：TQFP100
  THC63LVD823、THC63LVD823A PIN TO PIN替换品
• 工作温度范围：-20 to 70℃
• 推荐Rx：
  THC63LVD1022
  THC63LVD1024

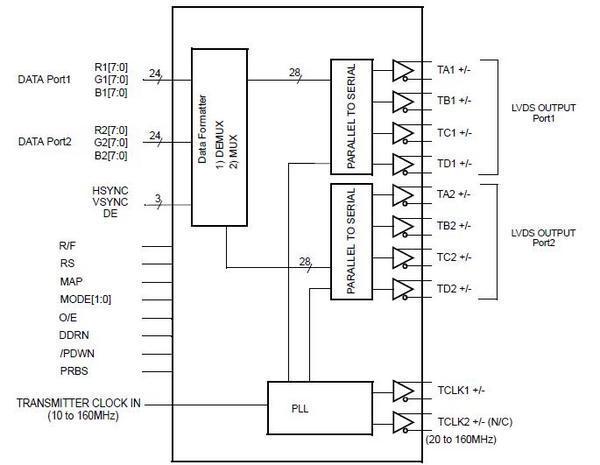

Block Diagram

特征
