C、SPF6102汽车电动助力转向系统

 C、SPF6102汽车电动助力转向系统

 概要

 SPF6102为三相 BLDC用前置驱动 IC。适用于马达最大耐压低于 150V 的应用。
正常动作时，通过 Boot电路来给门极电压供电，给升压电源（自举电容）供电是通过IC内部的辅助电源提供。辅助电源是通过充电泵电路来提升驱动电压，不受车载电池电压波动影响，以此保证足够的驱动电压使IC稳定动作。
采用小型、高散热的HSOP48贴片封装，高集成化的单芯片IC。内置丰富的保护功能，通过外置少的器件，能够实现3相BLDC驱动。

 IC特点

・AEC-Q100对应
・内置自举二极管
・内置辅助电源（VREGX）
・引脚Pb free（RoHS对应）
・具有Enable功能（EN = “L”时三相关断）
・保护动作时，输出故障报警信号。
・保护功能
　同时ON防止功能
　VBB过电压保护(VBB_OVP)
　欠压保护功能
　- VBB端子(VBB_UVLO)
　- VDD端子(VDD_UVLO)
　- VREGx端子(VREGx_UVLO)
　过电流保护功能 (OCP)
　过热保护功能 (TSD)

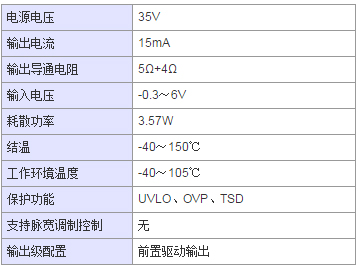

主要规格

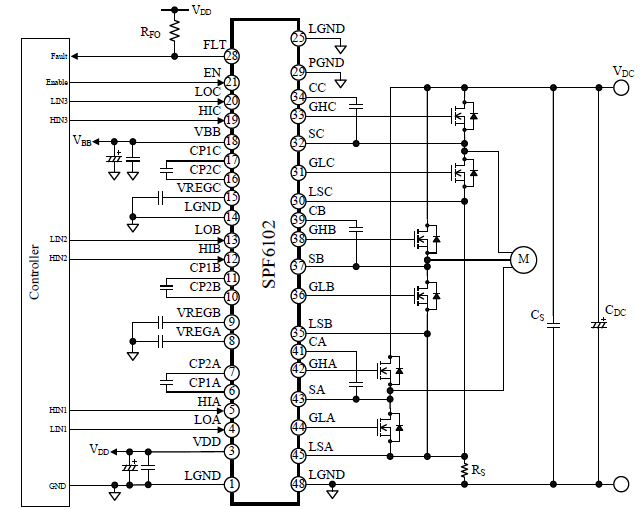

应用电路

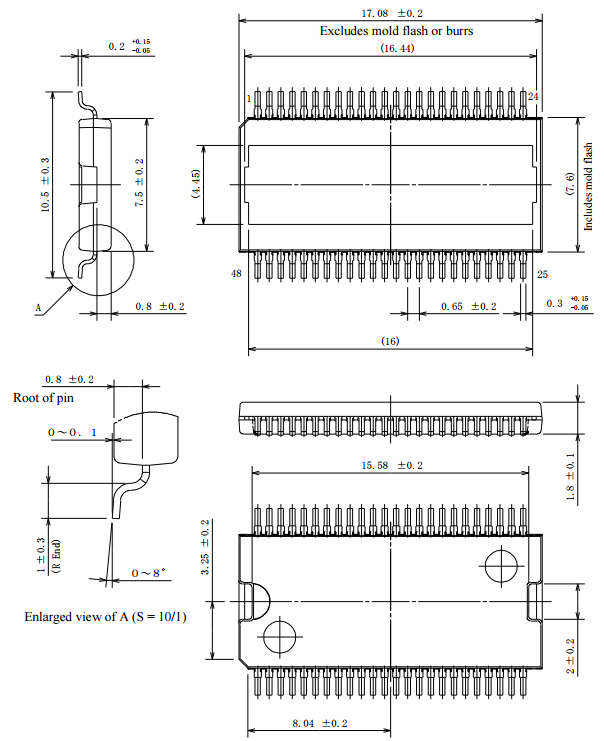

封装尺寸
